Detalhes do produto
O cisalhamento de feixe de balanço Jianmeng adota tecnologia inovadora e tem uma função de ajuste de ângulo frontal elétrico para garantir a precisão de cada corte.
Assista ao vídeoDetalhes do produto

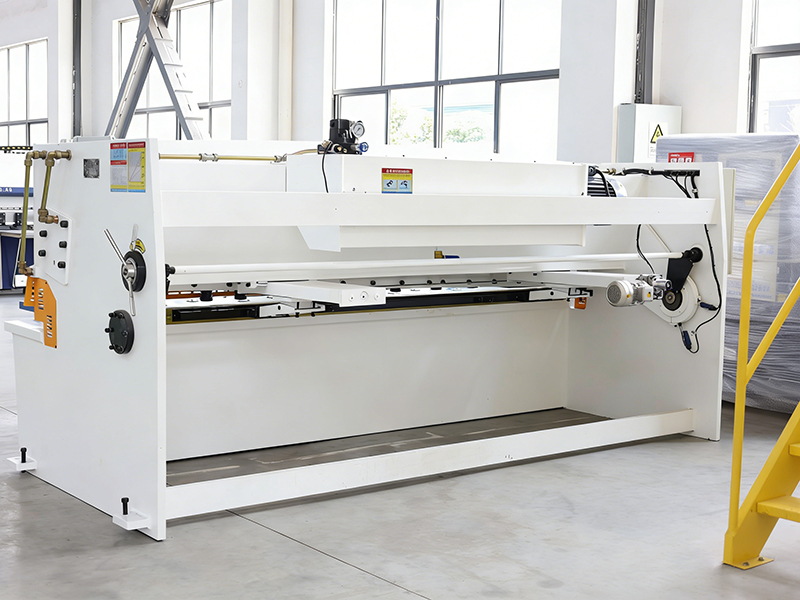

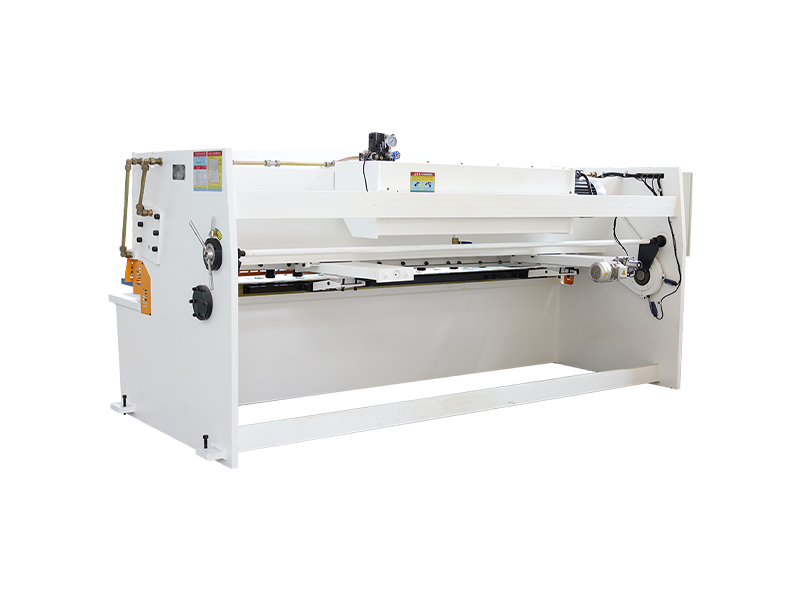

O cisalhamento de feixe de balanço Jianmeng QC12K adota tecnologia inovadora e tem uma função de ajuste de ângulo frontal elétrico para garantir a precisão de cada corte.
Nossa máquina de corte de balanço hidráulico é um produto popular no mercado atual, fornecendo soluções de alta qualidade e econômicas para cortar folhas de comprimento completo e ultra largas.
Análise de estresse e análise de elementos finitos
O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, tensão e deformação das estruturas de máquinas de dobramento e máquinas de corte a laser. Portanto, o FEA é muito significativo para situações com estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima.
Sistema CNC
Sistema CNC ESTUNE21S
Tela de exibição hidráulica de alta definição
Controle de motores ordinários e conversores de frequência
Posicionamento inteligente do eixo X
Programação multipasso, 40 programas, cada um com 25 passos
Função de relé de tempo incorporada
Comutação de função de um clique
Função de posicionamento unilateral
Um clique para fazer backup e restaurar parâmetros
Chinês e Inglês
Sistema métrico

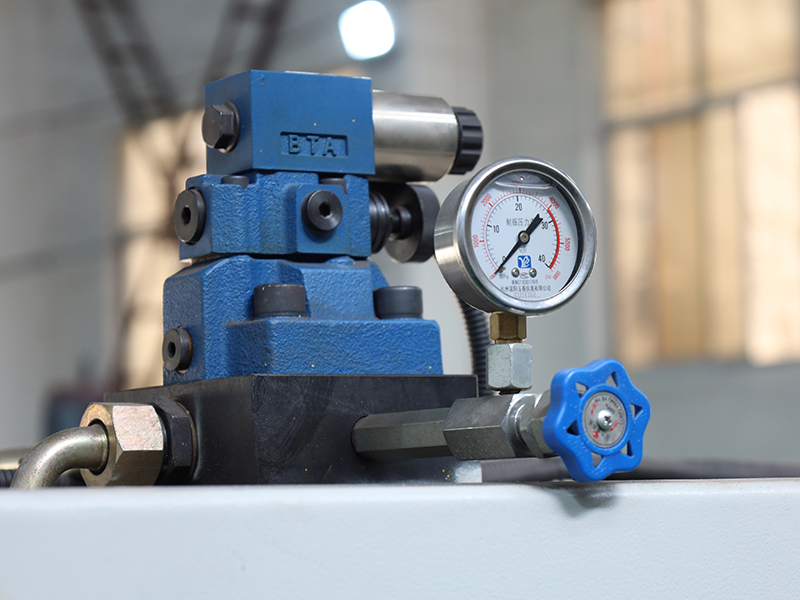

Grupo de válvulas hidráulicas
Esta máquina adota grupo de válvula hidráulica de marca.
Devido à sua função de proteção contra sobrecarga de pressão de óleo, o vazamento de óleo e o bloqueio da válvula raramente ocorrem.
O monitoramento da pressão do óleo em tempo real garante um fluxo suave de óleo e uma operação estável do equipamento.

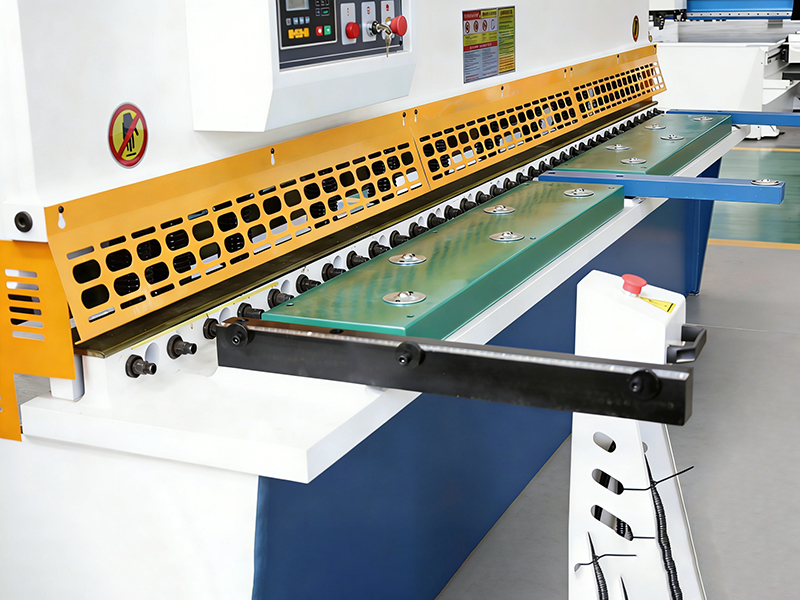

Entrada de alimentação
Nosso projeto de entrada de alimentação atende aos padrões de segurança para garantir o funcionamento seguro e confiável da máquina.
Nossa máquina fornece altura de alimentação mínima, que é igual à espessura da folha; A altura máxima de alimentação é igual à espessura da folha mais 20-25 milímetros. A máquina também está equipada com parafusos de ajuste de altura, tornando fácil para os usuários personalizar a altura de alimentação.

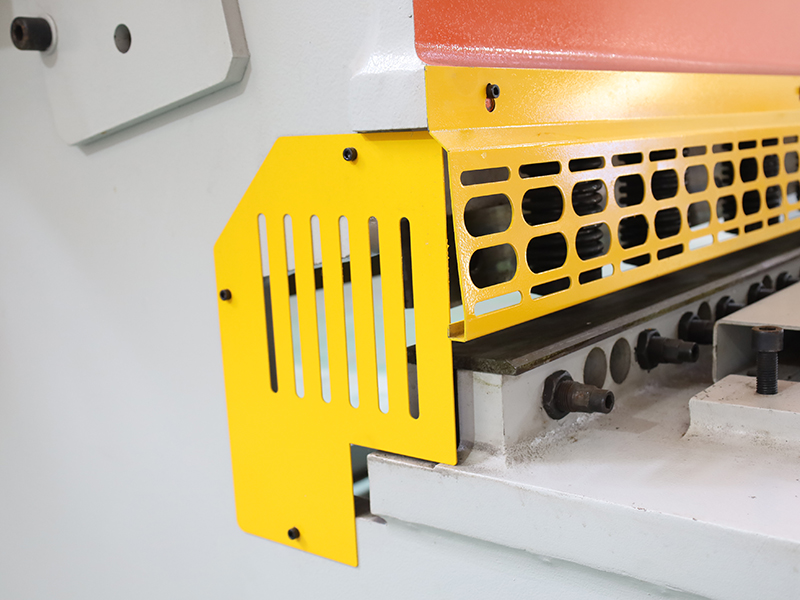

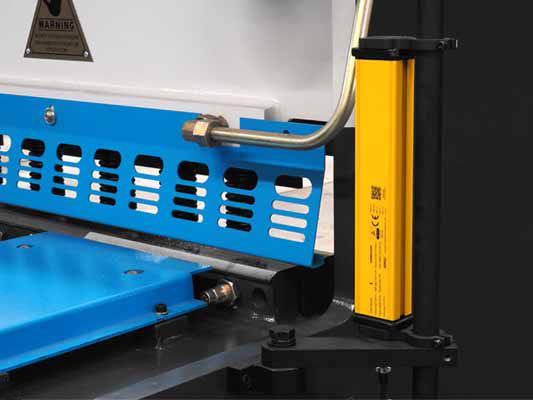

As nossas máquinas estão equipadas com balões frontais e laterais para garantir a operação segura dos operadores.

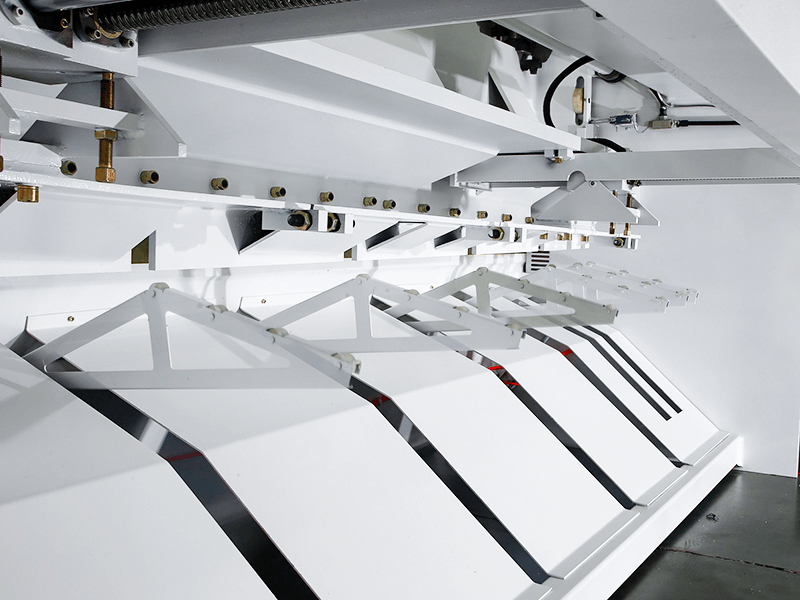

Gauge traseiro
Um dos fatores importantes na capacidade de cisalhamento é o design e a estabilidade do material da tampa traseira.
Corte de alta qualidade só pode ser alcançado com excelentes produtos, estabilidade e retropasso preciso.
O movimento do sistema de parada traseira do parafuso de bola de alta velocidade também é suportado por guias lineares, o que ajuda a parada traseira a alcançar uma vida útil mais longa, maior sensibilidade e maior resistência a qualquer colisão.

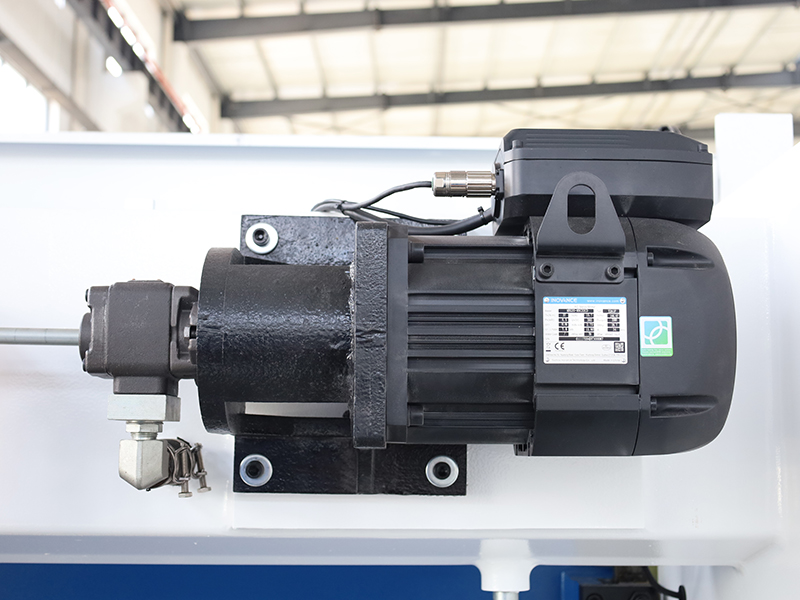

Motor principal
O uso de motores de marca aumenta a vida útil da máquina e mantém-a funcionando em um ambiente de baixo ruído.
O nível de potência e o tamanho de instalação do motor estão em conformidade com as normas IEC, tornando-o muito fácil de usar e manter.
Temos a capacidade de personalizar a potência e a tensão da máquina para atender aos requisitos de tensão específicos da localização do cliente.
Especificações técnicas
| Espessura de corte | Largura de corte | Tempos de derrame cerebral | Viagem de material traseiro | Potência do motor principal | Ângulo de cisalhamento | Dimensões externas | Peso | |
| Unidade | milímetros | milímetros | mínimo-1 | milímetros | kW | ° | milímetros | t |
| 4×2000 | 4 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1610×1715 | 3.8 |
| 4×2500 | 4 | 2500 | 20 | 20-600 | 7.5 | 1°30′ | 3140×1610×1630 | 4.3 |
| 4×4000 | 4 | 4000 | 8 | 20-600 | 7.5 | 1°30′ | 4640×1640×1830 | 7.5 |
| 6×2000 | 6 | 2000 | 20 | 20-600 | 7.5 | 1°30′ | 2590×1640×1720 | 4.6 |
| 6×2500 | 6 | 2500 | 18 | 20-600 | 7.5 | 1°30′ | 3140×1640×1630 | 5.2 |
| 6×3200 | 6 | 3200 | 14 | 20-600 | 7.5 | 1°30′ | 3840×1640×1630 | 6.3 |
| 6×4000 | 6 | 4000 | 12 | 20-600 | 11 | 1°30′ | 4670×1900×1830 | 9.3 |
| 6×5000 | 6 | 5000 | 7 | 20-800 | 11 | 1°30′ | 5770×2152×2065 | 15.8 |
| 6×6000 | 6 | 6000 | 7 | 20-800 | 15 | 1°30′ | 6800×2300×2360 | 22.2 |
| 8×2500 | 8 | 2500 | 14 | 20-600 | 11 | 1°30′ | 3140×1610×1660 | 5.3 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 1°30′ | 3840×1610×1660 | 6.3 |
| 8×4000 | 8 | 4000 | 10 | 20-600 | 11 | 1°30′ | 4700×1910×1830 | 9.5 |
| 8×5000 | 8 | 5000 | 7 | 20-800 | 15 | 1°30′ | 5860×2252×2215 | 18.5 |
| 8×6000 | 8 | 6000 | 6 | 20-800 | 15 | 1°30′ | 6870×2468×2410 | 24.6 |
| 10×2500 | 10 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 1°48′ | 4100×1690×1900 | 9.2 |
| 10×4000 | 10 | 4000 | 8 | 20-800 | 18.5 | 1°54′ | 4850×2152×2090 | 15 |
| 12×2500 | 12 | 2500 | 10 | 20-600 | 15 | 2° | 3400×1690×1800 | 7.8 |
| 12×3200 | 12 | 32000 | 10 | 20-800 | 18.5 | 1°30′ | 4085×2050×2120 | 12 |
| 12×4000 | 12 | 4000 | 8 | 20-800 | 18.5 | 2° | 4870×2250×2150 | 15.3 |
| 12×5000 | 12 | 5000 | 8 | 20-800 | 30 | 2° | 5900×2480×2400 | 22.4 |
| 16×2500 | 16 | 2500 | 8 | 20-800 | 18.5 | 2° | 3435×2050×2130 | 11.5 |
| 16×3200 | 16 | 3200 | 7 | 20-800 | 18.5 | 2° | 4120×2192×2155 | 14.5 |
| 16×4000 | 16 | 4000 | 7 | 25-800 | 30 | 2° | 4900×2300×2315 | 18.6 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 37 | 2°30′ | 3450×2075×2515 | 15 |
| 20×3200 | 20 | 3200 | 5 | 25-800 | 37 | 2°30′ | 4180×2300×2600 | 19 |
| 20×4000 | 20 | 4000 | 5 | 30-1000 | 37 | 2°30′ | 4950×2388×2760 | 24 |
| 25×2500 | 25 | 2500 | 5 | 40-800 | 45 | 3° | 3460×2300×2696 | 16.8 |
