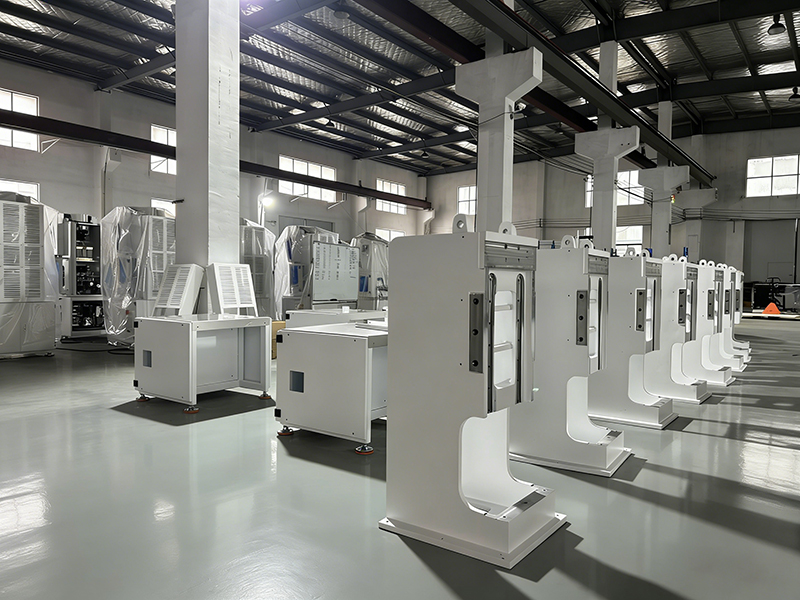

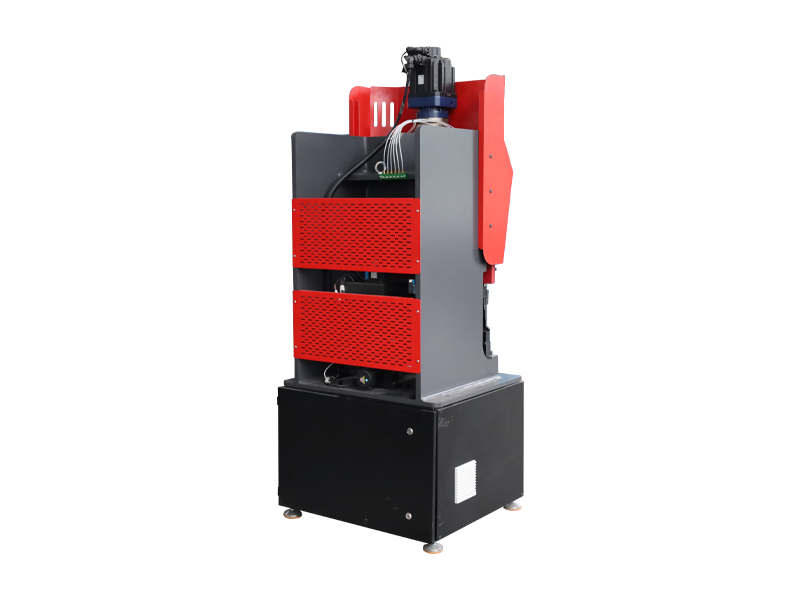

Quadro de alta rigidez

O leito da máquina e os componentes chave, incluindo o suporte de ferramentas móveis, usam estruturas de chapa de aço soldadas para resistência e estabilidade.

O design apresenta distribuição simétrica de peso e costelas reforçadas na caixa do fuso para suporte. A análise de elementos finitos garante uma rigidez e estabilidade óptimas.

Para evitar deformação, a cama é submetida a recozimento para eliminar o estresse interno. A usinagem é feita em um centro CNC de cinco lados em uma única fixação, garantindo alta precisão e precisão a longo prazo.

Precisão e estabilidade

Precisão de posicionamento repetitivo ± 0,01 mm, servomotor + acionamento direto de parafuso de bola, combinado com controle de circuito fechado da régua da grade, elimina a deriva de precisão causada pelas flutuações da temperatura do óleo do sistema hidráulico.

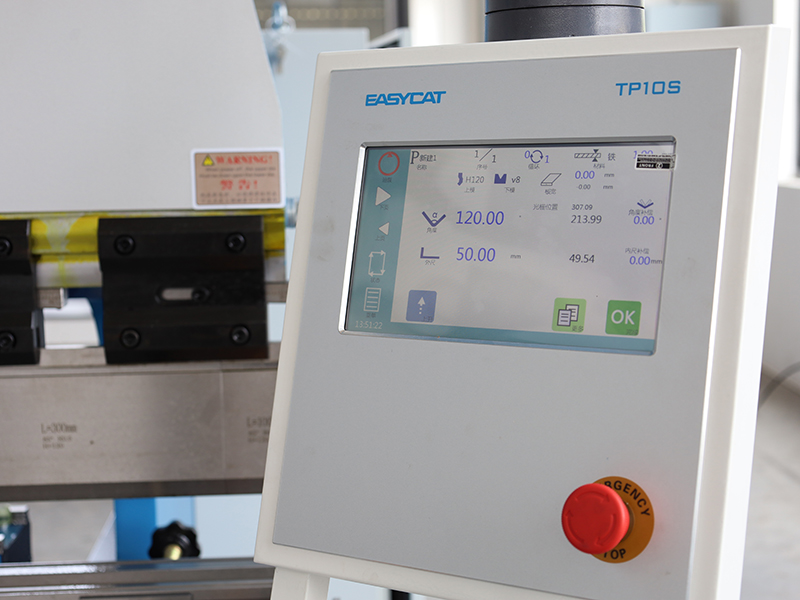

Sistema CNC

Usando algoritmos de aceleração e desaceleração de alta velocidade e algoritmos de previsão de trajetória, é alcançado um controle de movimento preciso e suave, equilibrando efetivamente velocidade e precisão.

A compensação de ângulo inteligente e o banco de dados de parâmetros de material melhoram a precisão da dobradura e simplificam as operações.

O sistema CNC de alta gama está equipado com algoritmos de controle de alta velocidade e alta precisão para garantir alta precisão de dobragem e movimento suave.

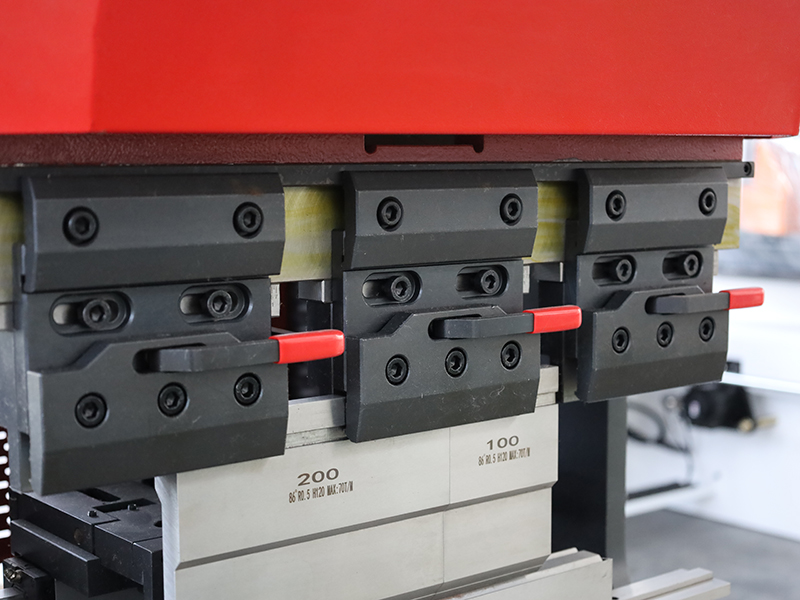

Abrazadeiras rápidas

A matriz superior apresenta uma função de fixação rápida de precisão para fácil mudança de matriz, aumentando a eficiência de produção.

Dois V-dies têm um design simples para fácil mudança de ferramentas, oferecendo alta dureza, dureza e resistência ao desgaste.

A ferramenta de dobragem é submetida a tratamento térmico uniforme para uma longa vida útil e alta precisão, reduzindo as etapas de correção e os custos de processamento. As matrizes tratadas térmicamente proporcionam maior durabilidade do que os moldes padrão.

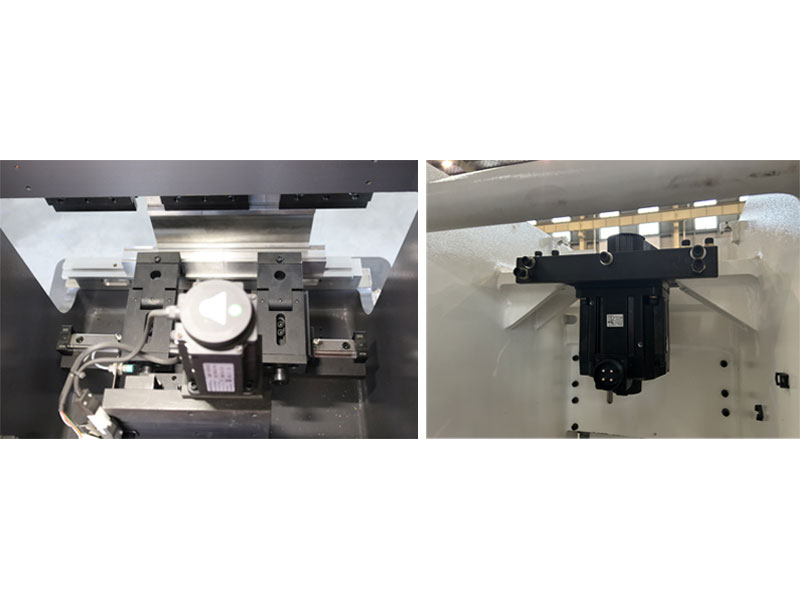

Gauge traseiro

Os servomotores acionam os parafusos de bola do eixo X, R e Z manuais para posicionamento preciso no sistema de parada do material traseiro. Adotando uma estrutura de guia linear dupla, tem alta precisão de posicionamento e velocidade rápida, melhorando a precisão de posicionamento e a velocidade do servomotor. Seleção flexível de vários níveis de eixos, expansão confiável das funções do sistema, mantendo o posicionamento preciso para atender às várias necessidades de produção.

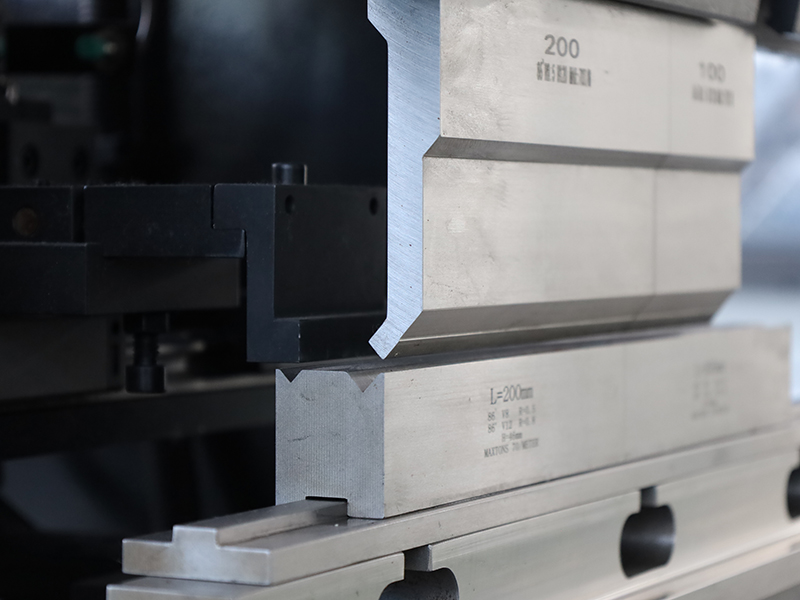

Punchos e matrizes

A escolha dos punchos e matrizes apropriados para o freio de pressão é um aspecto crucial a considerar antes de fazer o seu pedido. A combinação correta de punch e die é essencial para alcançar a forma de dobra desejada. Oferecemos uma ampla gama de opções de ferramentas adaptadas para atender às diversas exigências de dobragem dos nossos clientes.

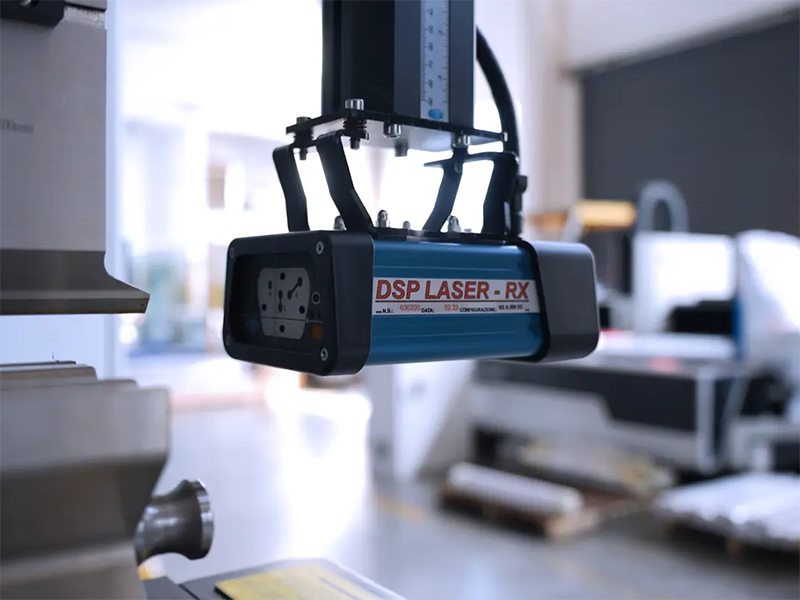

Dispositivo de proteção (opcional)

Se você tiver altos requisitos de segurança, a proteção a laser DSP ® é necessária.

Vantagens:
Proteção a laser, receptor de feixe múltiplo
Áreas protegidas: frente, meio e traseira
O nível de segurança é CAT. 4 e SIL3
Nível de proteção da caixa de detecção: IP65
Classificação laser: classe 1M
Tempo de resposta: 5 milisegundos
Ponto de mudança: 5mm + espaço de estacionamento
A distância de proteção MAX pode atingir 15M
Luzes indicadoras LED exibem vários estados
