Máquina de corte a laser tridimensional de cinco eixos

Detalhes do produto

A máquina de corte a laser 3D de 5 eixos não só pode resolver facilmente os problemas de corte tridimensional de várias peças de metal, mas também pode ser usada para corte de placas planas. A operação é simples. Desempenho de alto custo e pode ser produzido em lotes.
O equipamento inteligente de corte a laser de cinco eixos tridimensional está equipado com um sistema CNC de alta confiabilidade de função completa, uma cabeça de corte leve de alto desempenho desenvolvida de forma independente e um software de modificação on-line altamente conveniente desenvolvido de forma independente. Tem uma variedade de especificações e diversas estruturas mecânicas e um poderoso banco de dados de processos de laser especializado.

Tubo redondo

canal

Flange ampla

Quadrado/tubo

Ângulo

Outras formas

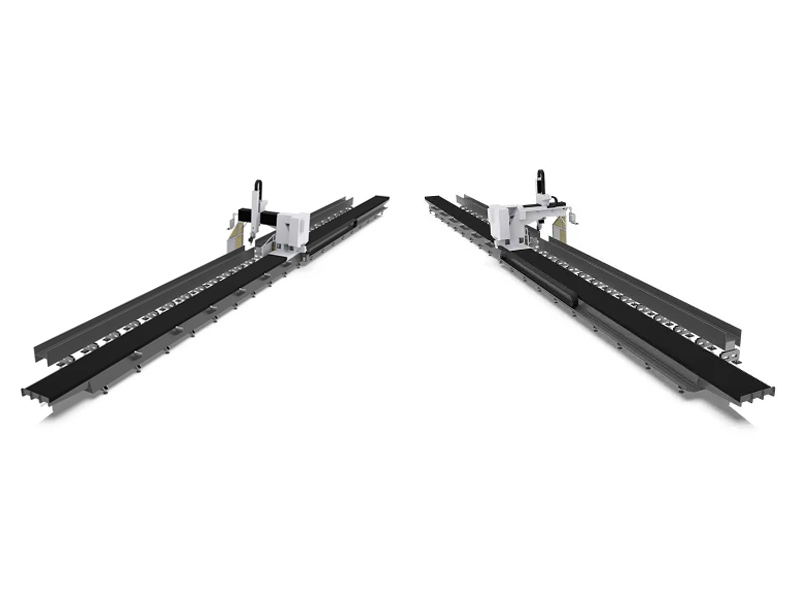

A máquina de corte a laser de cinco eixos 3D é projetada para clientes no campo de estações de usinagem, protótipos de moldes e matrizes e peças automotivas, para resolver as necessidades de corte 3D de várias peças de metal. Tem uma estrutura em cantilever para boa abertura, alta estabilidade, compactez e operação e manutenção simples, e é adequado para protótipos e produção em massa.
O formato de processamento pode ser personalizado, com quatro especificações de 3m × 1.5m, 4m × 2m, 4m × 2.5m e 6m × 2m. Mesas de trabalho rotativas, translacionais ou fixas podem ser selecionadas de acordo com as necessidades do cliente.
Máquina de corte a laser de cinco eixos 3D é adequada para automóveis, aeroespacial, moldes, eletrodomésticos, máquinas de engenharia, navios, hardware, decoração, equipamentos médicos, equipamentos de fitness e outras indústrias.

Máquina cama

A cama adota uma estrutura soldada, que passa por usinagem áspera após recozimento, seguida de tratamento de envelhecimento por vibração e, em seguida, terminado. Este processo elimina completamente as tensões de soldagem e processamento, proporcionando excelente rigidez, alta precisão e garantindo uso livre de deformação a longo prazo.

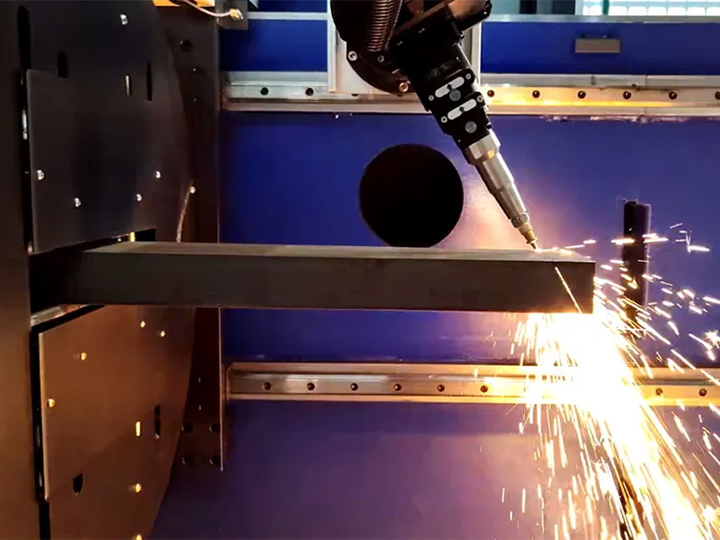

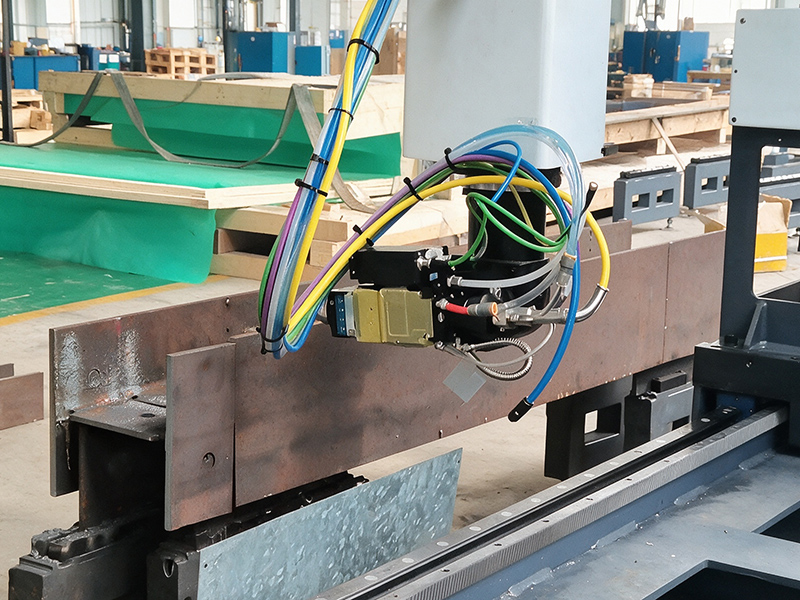

Cabeça de corte

A cabeça tridimensional realiza a rotação infinita nx360 ° e é altamente eficiente. Além de completar o corte tridimensional de peças de trabalho, também pode ser usado para corte de placas planas. Ao mesmo tempo, o módulo de soldagem pode ser ligado nesta plataforma e expandido em uma plataforma de soldagem a laser para alcançar múltiplas funções em uma máquina. Produção estável ininterrupta 24 horas, adequada para produção em massa

O verdadeiro 3D

Nos manipuladores articulados tradicionais, os eixos de articulação estão ligados uns aos outros e estão dispostos sequencialmente da base fixa do manipulador até a cabeça de processamento. Os erros de precisão se acumularão, resultando em um aumento geométrico dos erros no produto final processado. Os eixos da máquina de processamento tridimensional de cinco eixos são independentes uns dos outros, garantindo corte de alta velocidade e alta estável a longo prazo.

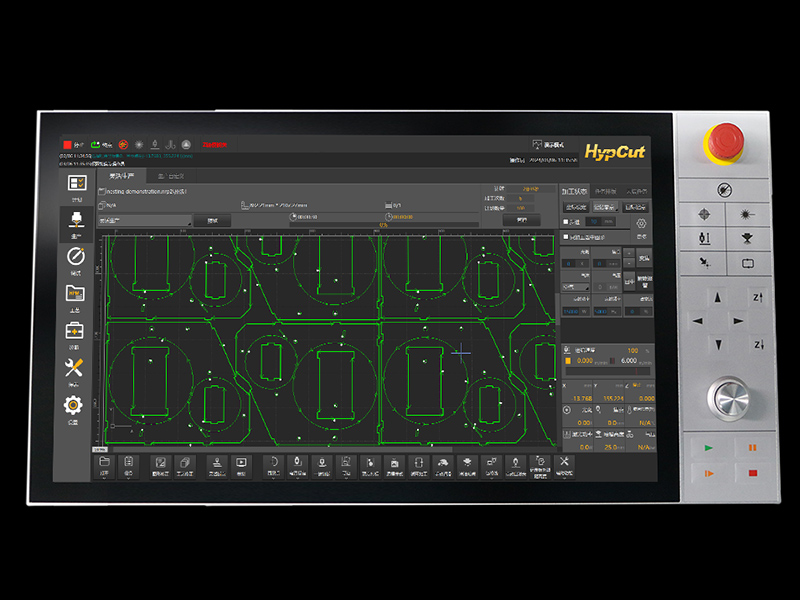

Sistema de Controle

Sistema CNC FSCUT, um poderoso software de programação offline CAD / CAM personalizado com simulação precisa, caminho inteligente, perfuração inteligente e outras funções para programação rápida. A unidade de potência de alto desempenho, combinada com peças de transmissão importadas de alta precisão, a precisão de posicionamento da máquina-ferramenta é de ±0,04 mm.

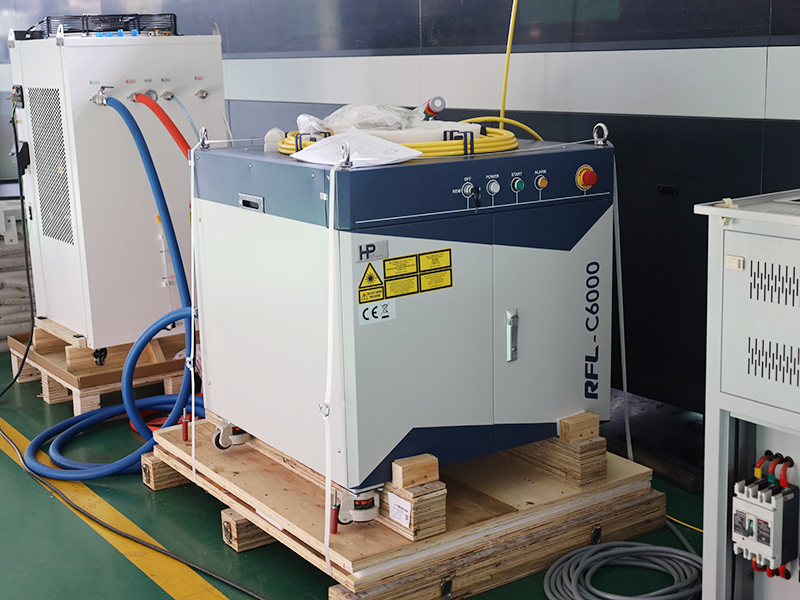

Fonte laser

Nossa linha de fontes de laser de fibra inclui marcas de renome como Raycus (China), n-Light (EUA) e IPG (Alemanha), com capacidades de potência que variam de 1000W a 20.000W.

Oferecemos uma fonte laser de fibra com um produto de parâmetro de feixe constante (BPP) em toda a sua gama de potência, garantindo uma boa qualidade de feixe com um pequeno tamanho de ponto.

Especificações técnicas da máquina de corte a laser tridimensional de cinco eixos

Item	Valor
Comprimento de corte do tubo	3000-12000 mm
Tamanho do tubo	100100-1000600 mm
Precisão de posicionamento	±0.03 mm
Velocidade de posicionamento	60 m/min
Potência do laser	12000-30000 W
Precisão de posicionamento repetida	±0.01 mm
