Máquina de corte CNC guilhotina hidráulica

A máquina de corte de guilhotina hidráulica Jianmeng tornou-se uma escolha popular para os usuários cortarem chapa devido à sua liberdade e ângulo ajustáveis da lâmina.

Assista ao vídeo

Obtenha uma cotação

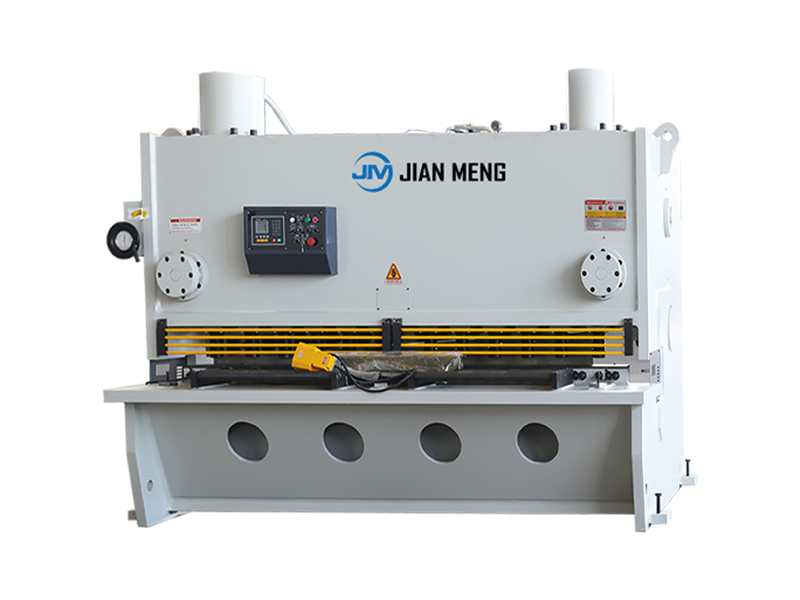

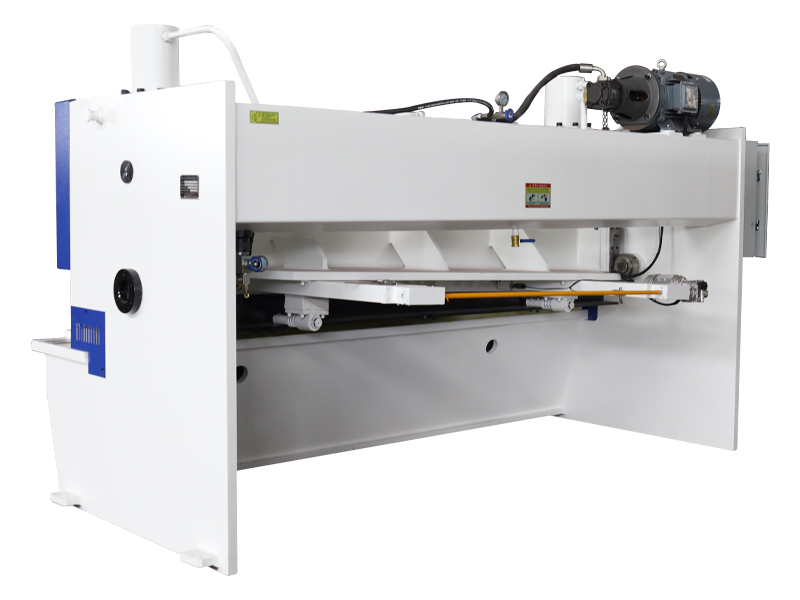

Máquina de corte de guilhotina hidráulica

Detalhes do produto

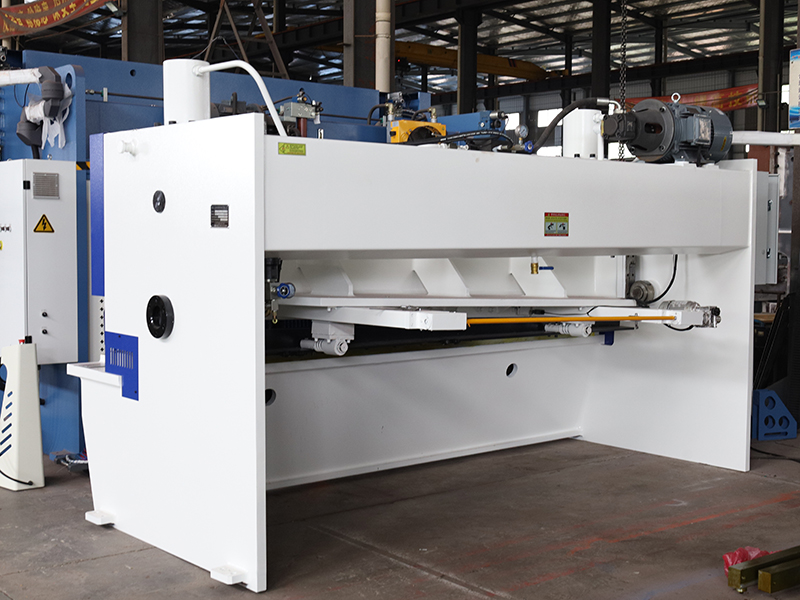

O Jianmeng QC11K máquina de corte de guilhotina hidráulica tornou-se uma escolha popular para os usuários cortar chapa de metal devido à sua liberdade e ângulo ajustável da lâmina.
Ao cortar folhas com uma espessura superior a 13 milímetros, o cisalhamento de guilhotina tem muitas vantagens sobre outros tipos de máquinas de corte de cisalhamento, incluindo descontos de preço e alta precisão de corte.

Análise de estresse e análise de elementos finitos

O software CAE SOLIDWORKS pode ser usado para analisar a estrutura estática linear, tensão e deformação das estruturas de máquinas de dobramento e máquinas de corte a laser. Portanto, o FEA é muito significativo para situações com estruturas complexas, cargas altamente complexas, modelagem transitória e combinações dos fatores acima.

Sistema CNC

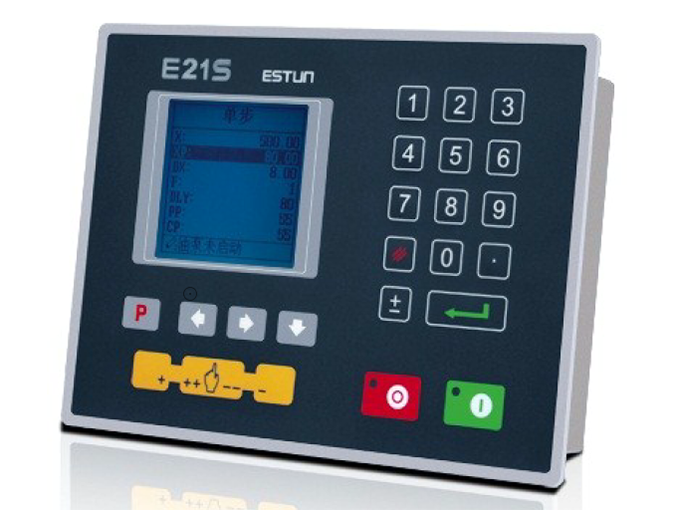

Sistema CNC ESTUNE21S

Tela de exibição hidráulica de alta definição

Controle de motores ordinários e conversores de frequência

Posicionamento inteligente do eixo X

Programação multipasso, 40 programas, cada um com 25 passos

Função de relé de tempo incorporada

Comutação de função de um clique

Função de posicionamento unilateral

Um clique para fazer backup e restaurar parâmetros

Chinês e Inglês

Sistema métrico

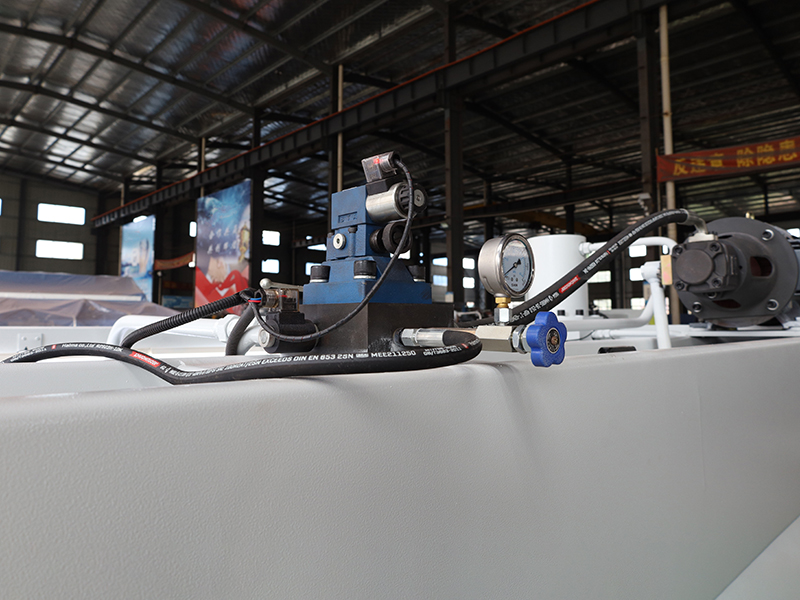

Grupo de válvulas hidráulicas

Esta máquina adota grupo de válvula hidráulica de marca.

Devido à sua função de proteção contra sobrecarga de pressão de óleo, o vazamento de óleo e o bloqueio da válvula raramente ocorrem.

O monitoramento da pressão do óleo em tempo real garante um fluxo suave de óleo e uma operação estável do equipamento.

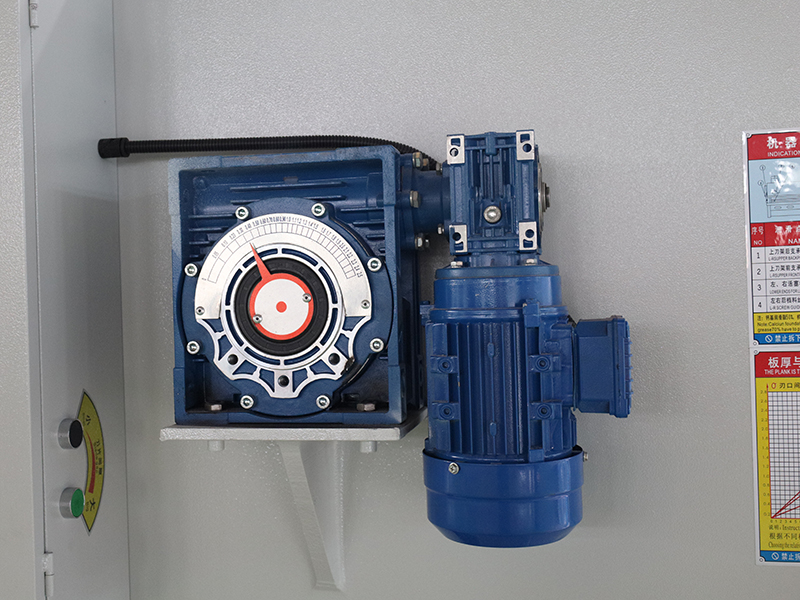

Ajuste automático do ângulo

Dispositivo de ajuste de ângulo de corte elétrico, sem necessidade de ajuste manual, ajusta automaticamente o ângulo de corte de acordo com a espessura da folha.

Gauge traseiro

Um dos fatores importantes na capacidade de cisalhamento é o design e a estabilidade do material da tampa traseira.

Corte de alta qualidade só pode ser alcançado com excelentes produtos, estabilidade e retropasso preciso.

O movimento do sistema de parada traseira do parafuso de bola de alta velocidade também é suportado por guias lineares, o que ajuda a parada traseira a alcançar uma vida útil mais longa, maior sensibilidade e maior resistência a qualquer colisão.

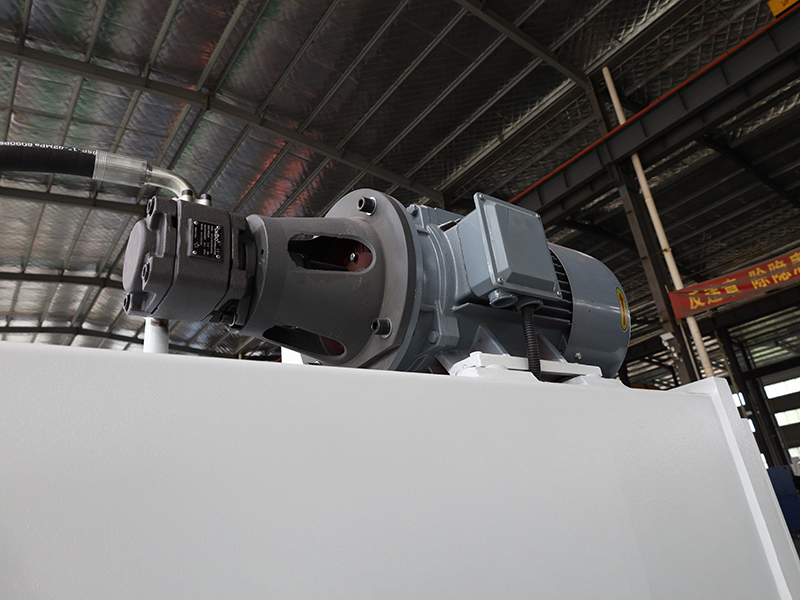

Motor principal

O uso de motores de marca aumenta a vida útil da máquina e mantém-a funcionando em um ambiente de baixo ruído.

O nível de potência e o tamanho de instalação do motor estão em conformidade com as normas IEC, tornando-o muito fácil de usar e manter.

Temos a capacidade de personalizar a potência e a tensão da máquina para atender aos requisitos de tensão específicos da localização do cliente.

Especificações técnicas

Unidade	Espessura de corte milímetros	Largura de corte milímetros	Tempos de derrame cerebral mínimo-1	Viagem de material traseiro milímetros	Potência do motor principal kW	Ângulo de cisalhamento °	Dimensões externas milímetros	Peso t
6×2500	6	2500	12	20-600	7.5	30′-2°	3300×1580×2010	5
6×3200	6	3200	10	20-600	7.5	30′-2°	4000×1680×2010	6.4
6×4000	6	4000	9	20-600	11	30′-2°	4810×1730×2075	8.1
8×2500	8	2500	11	20-600	11	30′-2°	3300×1600×4810	5.6
8×3200	8	3200	10	20-600	11	30′-2°	3880×1630×2010	6.8
8×4000	8	4000	8	20-600	15	30′-2°	4810×1800×2125	9.8
10×3200	10	3200	8	20-600	15	30′-2°	3975×1800×2205	8.9
12×2500	12	2500	8	20-800	15	30′-2°30′	3275×1825×2180	8
12×3200	12	3200	7	20-800	15	30′-2°30′	3975×1860×2295	9.5
12×4000	12	4000	7	20-800	22	30′-2°30′	4880×2100×2460	14
16×2500	16	2500	7	20-800	22	30′-2°30′	3315×1950×2345	10.9
16×3200	16	3200	6	20-800	22	30′-2°30′	4015×2000×2350	13.4
20×2500	20	2500	6	20-800	30	30′-2°30′	3435×2220×2470	15.3
20×3200	20	3200	5	20-800	30	30′-2°30′	4235×2220×2470	18
25×3200	25	3200	5	20-800	45	30′-3°	4715×2380×2965	24
25×4000	25	4000	4	20-800	45	30′-3°	5110×2590×3200	31
25×6000	25	6000	5	20-1000	37*2	30′-3°	7515×2965×3740	55.5
30×2500	30	2500	4	20-1000	55	30′-3°30′	3755×2500×3000	27
